钣金加工全流程详解：从图纸到成品的12道核心工序

钣金加工是指通过剪、冲、切、折、焊、铆等工艺，对金属板材进行塑性成型，最终制成所需零件的过程。工艺的稳定性直接决定了产品的精度、外观和强度。

一、 前期准备阶段

1. 图纸设计与工艺审核
一切的起点是工程图纸。使用 SolidWorks、AutoCAD、CATIA 等软件进行3D建模并展开成2D平面图。
工程师会进行 DFM 可制造性分析：检查折弯是否会干涉、孔到折弯边的距离是否过近、公差是否合理。这一步能避免90%的后期返工。

2. 工艺规划与材料选定
根据产品功能选择板材：

• 冷轧板 SPCC / Q235：成本低，易成型，适用于机箱机柜，需做表面处理防锈
• 热轧板 SHCC：强度高，多用于结构件
• 不锈钢 SUS304 / 316：耐腐蚀，用于食品、医疗、户外设备
• 铝板 5052 / 6061：重量轻，散热好，用于电子外壳
• 镀锌板 SECC / SGCC：自带防锈层，适合无需喷漆的零件

同时确定下料尺寸、折弯顺序、焊接方式，并编制《工艺路线卡》。

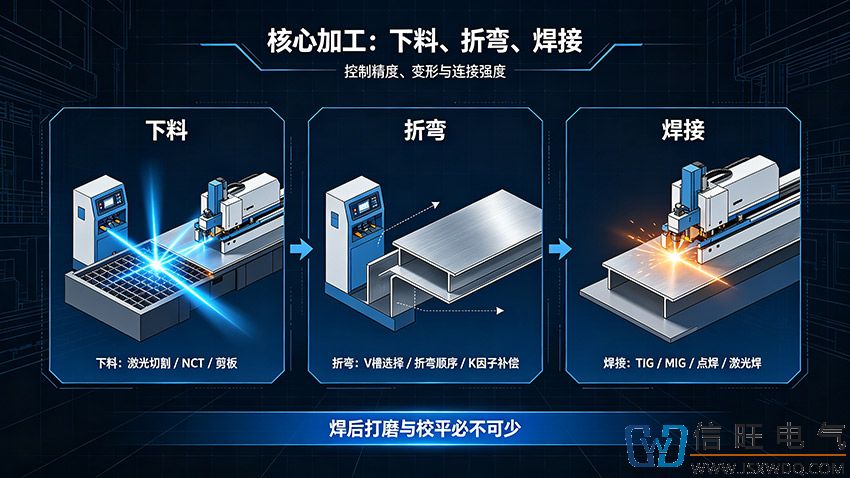

二、 核心加工阶段

3. 下料 - Blank
将大板材切割成所需形状，是精度控制的第一步。

• 激光切割：目前主流，精度 ±0.1mm，可切割任意复杂图形，无毛刺，适合不锈钢、铝板、碳钢
• 数控冲床 NCT：效率高，适合大批量、孔位多的产品，可自带百叶窗、桥式成型
• 剪板机：用于只需直线切割的规则料

4. 去毛刺与倒角
激光或冲压后边缘会有毛刺和熔渣，需用去毛刺机或手工打磨。此工序直接影响后续折弯精度和工人安全。

5. 折弯 - Bending
根据图纸将平板折成立体形状，是最考验技术的环节。
使用数控折弯机，根据板厚选择V槽。核心要点：

• 折弯顺序：先短边后长边，先外后内
• 折弯补偿：根据K因子计算展开尺寸，否则尺寸会超差
• 最小折弯边要大于V槽的一半

6. 成型 - Forming
对零件进行局部塑性变形，包括：
压铆螺母/螺柱、压筋加强强度、百叶窗散热、凸包、拉伸等。通常在冲床或折弯机上配合模具完成。

7. 焊接 - Welding
将多个零件连接成组件。

• 氩弧焊 TIG：焊缝美观，变形小，适合不锈钢、铝板，品质要求高的产品
• 二氧化碳保护焊 MIG/MAG：效率高，适合碳钢结构件
• 点焊：用于搭接，速度快，强度好，外观无焊疤
• 激光焊接：热影响区极小，变形最小，适合精密薄板

焊接后必须做打磨、校平处理，控制热变形。

8. 表面处理 - Surface Finishing
决定产品的防腐能力和外观颜值，是钣金件的“面子”。

1. 前处理：脱脂、酸洗、磷化/陶化，去除油污和氧化层
2. 喷涂：静电粉末喷涂最常用，耐磨、耐腐蚀，颜色可选。烤漆则光泽度更高
3. 电镀：镀锌、镀镍，提高防锈能力
4. 阳极氧化：专用于铝合金，形成致密氧化膜，可染色
5. 拉丝 / 抛光：用于不锈钢装饰件，提升质感

三、 后期组装与品控阶段

9. 组装与铆接
通过螺钉、拉钉、TOX铆接、压铆等方式将多个工序件组装成半成品或成品。需使用治具保证装配间隙均匀。

10. 检验 - QC
贯穿全程，但终检最为严格：

• 尺寸检验：卡尺、二次元、3D检具核对关键尺寸和形位公差
• 外观检验：划伤、色差、漏喷、焊穿
• 功能检验：安装孔位是否匹配，门板开关是否顺畅

执行标准通常为 ISO 2768-mK 级公差。

11. 包装与入库
用气泡膜、珍珠棉隔离，防止运输划伤。对于出口产品，需增加木架和防潮措施，并贴上合格证、图纸编号和批次标签。

如何避免钣金加工中的常见缺陷？

1. 折弯开裂：通常是折弯半径太小或材料纹理方向错误，应增大R角，尽量垂直于轧制方向折弯。
2. 焊接变形：采用分段点焊、对称焊接，并设计焊接工装夹具固定。
3. 表面喷涂后起泡：前处理不彻底，磷化膜失效，必须严格控制脱脂时间和烘烤温度。
