机箱机柜是工业设备、通讯系统、电气控制设备的核心防护载体，广泛应用于智能制造、电力电网、网络通讯、自动化设备等领域。钣金机箱机柜的加工质量，直接决定了设备的防护性能、结构稳定性、散热效果与使用寿命。钣金加工厂的机箱机柜生产并非简单的板材裁剪拼接，而是一套标准化、精细化、流程化的系统工程。本文将完整拆解钣金机箱机柜从图纸设计到成品出货的全套工艺流程，详解各环节核心工艺、技术要点与生产标准，带你读懂工业钣金机柜的精工制造逻辑。 从行业通用生产规范来看，钣金机箱机柜加工完整流程可分为设计建模与图纸审核、板材下料切割、数控冲压与精加工、折弯成型、焊接铆接固定、打磨整形、表面处理、精密装配、质检检测、包装出货十大核心工序，各环节环环相扣，精度层层把控，最终实现板材到精品机柜的蜕变。
一、设计建模与图纸审核：奠定加工基础
所有钣金机柜加工均以图纸为核心依据，是保障产品尺寸精准、结构合理的第一道关键工序，也是规避加工误差、装配失误的核心环节。加工前，技术人员会根据客户需求、设备使用场景及行业标准开展设计工作，常用SolidWorks、UG、AutoCAD等专业软件完成建模与出图。
针对不同用途的机柜进行差异化结构设计，工业控制柜重点强化防尘、防水、承重结构，服务器机柜严格遵循19英寸标准U数尺寸，户外机柜着重优化防腐、抗冲击结构。同时明确板材规格，常规机柜采用1.2-2.0mm冷轧钢板，重载承重部位选用2.5-3.0mm加厚板材，精准标注孔位、散热槽、折弯线、安装基准等关键参数，并输出3D模型与2D展开图纸，完成结构干涉模拟验证。
图纸审核环节会逐一核查尺寸公差、装配关系、工艺可行性、行业合规性，对标GB/T 3047.2-2019机柜尺寸公差标准，修正不合理结构设计，同步生成BOM物料清单，确保后续加工全程有据可依。
二、板材下料切割：精准裁切基材
下料是钣金加工的第一道实体工序，核心任务是将整卷、整张金属板材按照展开图纸尺寸，裁切为所需的机柜分体零部件毛坯，下料精度直接影响后续所有工序的加工质量。目前行业主流下料工艺分为三种，按需适配不同生产场景。
激光切割是当前应用最广泛的工艺，占据钣金下料70%以上市场份额，采用光纤激光切割机加工，切割精度可达±0.1mm，可轻松完成异形轮廓、复杂孔位、细密槽口的切割，切面光滑无毛刺，适配绝大多数非标、高精度机箱机柜加工。数控冲压下料适合标准化、大批量量产订单，通过数控冲床搭配模具完成板材裁切与基础孔位加工，生产效率高、成本可控。剪板机下料则用于简单直线板材裁切，工艺简单、性价比高，适用于规则板材粗加工。 下料完成后，工作人员会对毛坯板材进行初检，剔除变形、尺寸偏差、切面瑕疵的半成品，为后续加工筑牢基础。
三、数控冲压与精加工：细化结构细节
初步下料后的板材，需通过数控冲压完成机柜所需的功能性结构加工，主要包括安装孔、散热孔、走线孔、锁孔、螺丝沉孔、卡槽等精细结构，是完善机柜功能结构的关键工序。
数控冲床可根据编程参数，一次性完成多孔位、多规格冲压加工，保障孔位间距、孔径大小的统一性，有效规避人工打孔的偏差问题。针对激光切割、冲压产生的细微毛刺、锐边，会进行人工精修与倒角处理，既提升产品平整度，又能避免后续装配、使用过程中划伤人员、损坏配件。部分特殊机柜还会进行攻丝、翻边、沉台等精加工，优化螺丝装配精度与贴合度。
四、数控折弯成型：塑造机柜立体结构

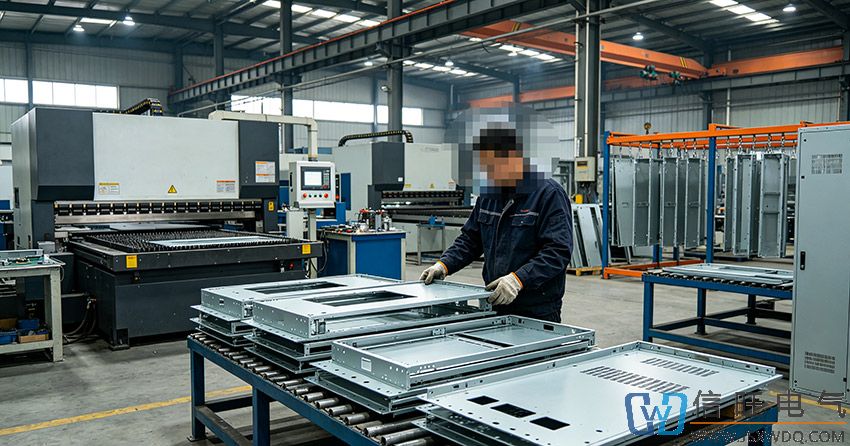

折弯是将平面板材转化为立体机柜构件的核心工序，通过数控折弯机对板材进行精准弯折，成型机柜的侧板、顶板、底板、柜门、机架等立体零部件，决定机柜整体轮廓与装配贴合度。
加工过程中，技术人员根据板材厚度、折弯角度、尺寸参数调试设备，严格把控折弯精度，行业标准折弯定位精度控制在±0.05mm以内，折弯角度误差不超过±0.5°。针对复杂多角度折弯构件，采用分步折弯工艺，配合工装夹具固定，有效防止板材变形、角度偏移。折弯完成后，逐一核对零部件长宽尺寸、折弯平整度、边角垂直度，确保所有构件成型统一、标准一致，为后续焊接装配提供精准基材。
五、焊接与铆接：整合整体框架
折弯成型的分散零部件，需通过焊接、铆接工艺整合为完整的机柜框架，保障柜体结构的稳定性、牢固度与密封性，是机柜承重、抗变形能力的核心保障工序。
行业主流焊接工艺包含氩弧焊、二氧化碳保护焊、点焊等，按需适配不同结构部位。机柜主框架承重部位采用氩弧焊焊接，焊缝饱满、密封性好、变形量小，能有效保障柜体整体强度；轻量化辅助部位采用点焊工艺，提升生产效率。批量生产多采用机器人自动焊接，相比人工焊接，焊缝更均匀、一致性更高、瑕疵率更低。
针对不宜焊接的薄板、铝合金机柜构件，采用铆接工艺，通过铆钉、铆柱将零部件紧密固定，避免高温焊接导致的板材变形、漆面损坏问题。焊接、铆接完成后，重点检查框架垂直度、平整度，排查虚焊、漏焊、脱铆等缺陷，及时修复瑕疵。
六、打磨整形：优化表面与结构平整度
焊接、铆接后的机柜框架，表面会存在焊渣、焊点、毛刺、凹凸不平、氧化发黑等问题，需通过打磨整形工序优化表面质感与结构平整度，为后续表面处理做好铺垫。
工作人员采用角磨机、砂纸、抛光机等设备，对所有焊缝、边角、表面凸起部位进行全方位打磨抛光，彻底清除焊渣与毛刺，打磨至表面平整光滑、无划痕、无凹凸感。同时对轻微变形的框架、边角进行校正整形，保障机柜整体方正度、平面度达标，杜绝柜体歪斜、翘曲等问题，提升产品整体质感与装配精度。
七、表面处理：防腐防锈+美化防护
表面处理是提升机箱机柜耐腐蚀性、抗氧化性、耐磨性的核心工序，同时优化产品外观质感，延长设备使用寿命，不同使用场景适配差异化处理工艺，是钣金机柜提质增效的关键环节。

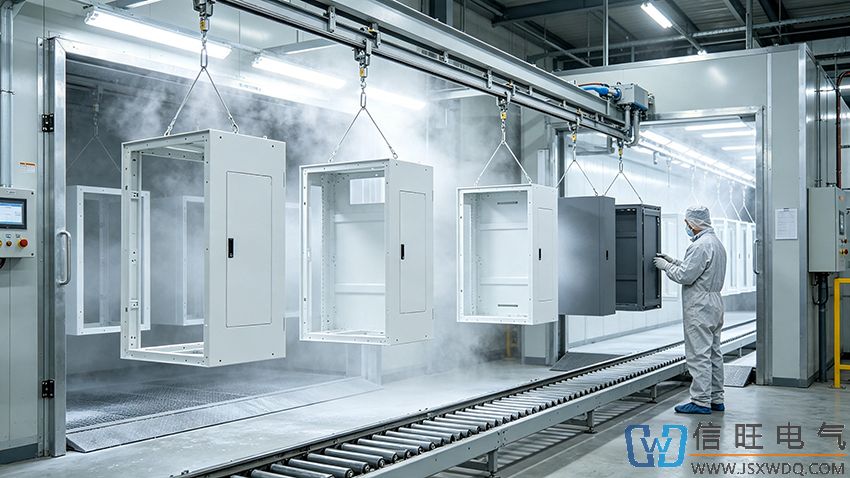

室内常规电气、网络机柜主流采用静电喷粉工艺，粉末涂层附着力强、耐磨损、颜色均匀，性价比高，可实现黑白灰等多种标准配色，满足常规使用需求。高端设备、户外机柜多采用静电喷漆工艺，漆面细腻光滑、防水防腐性能更强，抗紫外线、耐老化，适配复杂户外工况。铝合金机箱机柜专属阳极氧化工艺，可强化金属表层硬度，兼具防腐、耐磨、美观多重优势。此外，还有镀锌、拉丝、抛光、丝印、激光打标等辅助工艺，用于标注设备参数、logo、安全标识，提升产品规范性与辨识度。
所有表面处理工序均需严格把控涂层厚度、均匀度，杜绝流漆、掉粉、色差、漏涂等瑕疵，确保防护与美观双重达标。
八、精密装配：组装完整成品
表面处理完成的机柜构件，进入精密装配工序，工作人员按照装配图纸，依次完成机柜机架、柜门、门锁、铰链、散热风扇、安装横梁、走线槽、密封圈、脚垫等配件的组装拼接。
装配过程严格遵循标准化流程，螺丝紧固力度均匀、配件安装位置精准，重点把控柜门开合松紧度、密封性、开合角度，确保柜门开合顺畅、闭合严密，无卡顿、无松动。同时做好防水防尘密封处理，户外机柜、工控机柜重点加装密封胶条，保障设备防护等级达标。装配完成后，初步调试柜体结构，排查配件缺失、安装错位、开合异常等问题。
九、全方位质检：严格把控出厂品质
质检是机柜出厂前的最后一道关卡，也是保障产品合格率的核心工序，钣金加工厂会开展全方位、多维度检测，杜绝不合格产品流入市场。
尺寸检测采用游标卡尺、高度尺、水平仪、三坐标测量仪等精密工具，核查柜体长宽高、垂直度、平面度、孔位精度，行业标准柜体平面度、立面垂直度误差均控制在1mm以内，关键尺寸公差不超过±0.5mm。外观检测在充足光照条件下，检查表面无掉漆、划痕、色差、变形，焊缝平整无瑕疵。功能检测测试柜门开合、门锁锁止、风扇运转、密封性能，部分户外机柜需进行防水、防尘、抗压专项测试，确保防护等级达标。所有检测数据记录存档，不合格产品统一返修、返工处理。
十、清洁包装与出货：保障交付品质
经质检合格的成品机柜，进入最终收尾工序。工作人员对机柜进行全方位清洁，清除表面灰尘、污渍、杂物，确保柜体干净整洁。随后进行标准化包装，内部铺垫珍珠棉、泡沫缓冲防护，外部缠绕保护膜、打包加固，搭配纸箱、木箱封装，避免运输过程中出现磕碰、划痕、变形。
同时粘贴产品标签、规格参数、质检标识，核对订单信息、配件清单，完成分类登记、入库出库，最终装车发货交付客户。
钣金机箱机柜的加工过程，是精度、工艺与经验的结合，从图纸设计的精准规划，到每一道切割、折弯、焊接、喷涂工序的精细化把控，十大核心流程层层闭环、层层质控，共同铸就了机箱机柜的结构稳定性、防护可靠性与外观精致度。对于钣金加工厂而言，标准化、精细化的工艺流程，是保障产品品质、适配工业设备高标准需求的核心竞争力，也是机箱机柜长久稳定服役的关键所在。
